El MiniLaser de Edwards es un detector de humo por aspiración (ASD) de zona única, diseñado para instalaciones que exigen alta sensibilidad, diagnóstico avanzado y configuración flexible. Construido sobre la tecnología ModuLaser® ya probada en el mercado, ofrece una advertencia temprana confiable en un formato compacto, pensado para espacios donde un detector puntual se queda corto y un sistema de aspiración de gran escala resulta sobredimensionado: elevadores, cuartos de datos, ductos de HVAC y otros espacios de una sola zona.
¿Qué es un detector de humo por aspiración (ASD)?
Un detector de humo por aspiración funciona de forma distinta a un detector puntual convencional: en lugar de esperar a que el humo llegue hasta un sensor fijo instalado en el techo, utiliza una red de tubería perforada para extraer activamente muestras de aire desde el espacio protegido y analizarlas en una cámara óptica central. Esto permite identificar partículas de combustión incipiente mucho antes de que sean perceptibles para un detector convencional, ampliando la ventana de intervención antes de que un conato de incendio se propague.
Esta tecnología resulta especialmente valiosa en espacios de una sola zona —como elevadores, cuartos eléctricos o centros de datos— donde la velocidad de detección y la estabilidad de la alarma son críticas, pero instalar un sistema de aspiración de gran escala no se justifica técnica ni económicamente.
MiniLaser Edwards: la solución inteligente para espacios de una sola zona

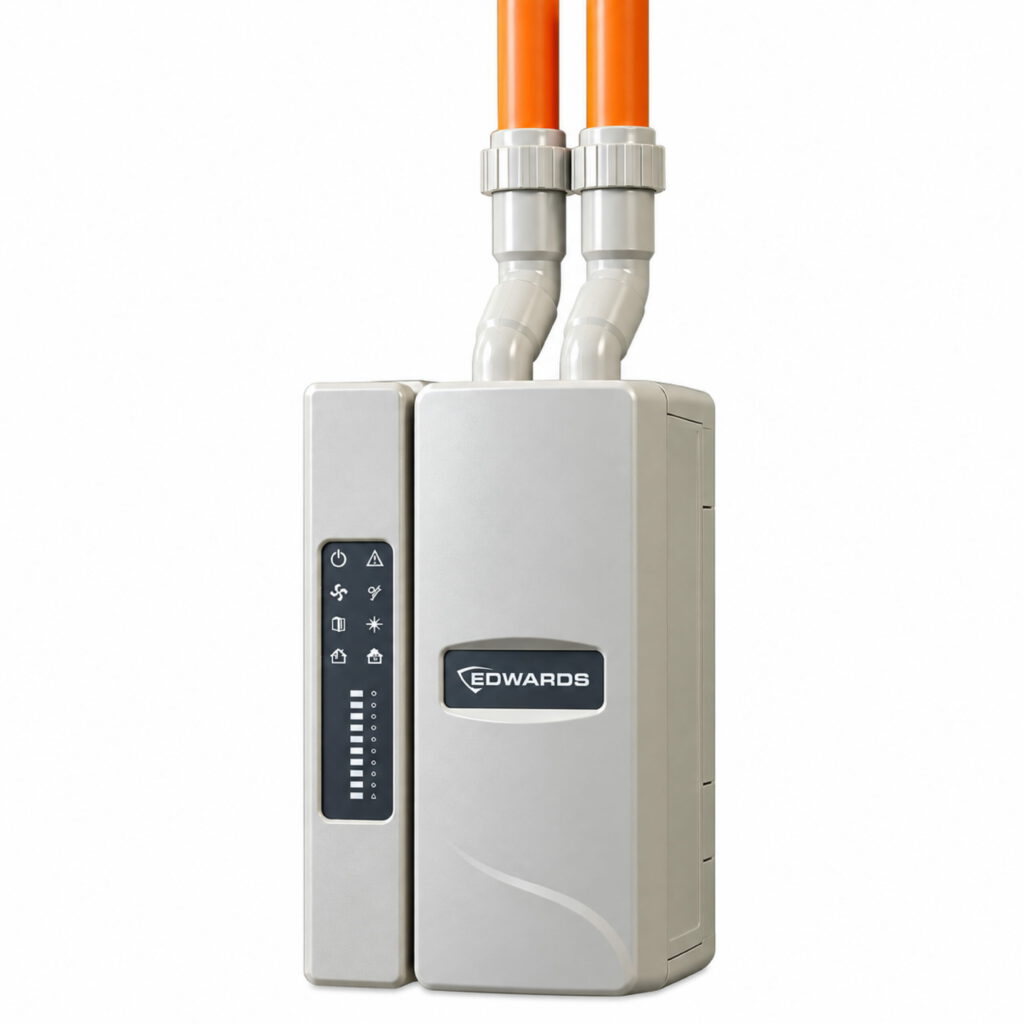

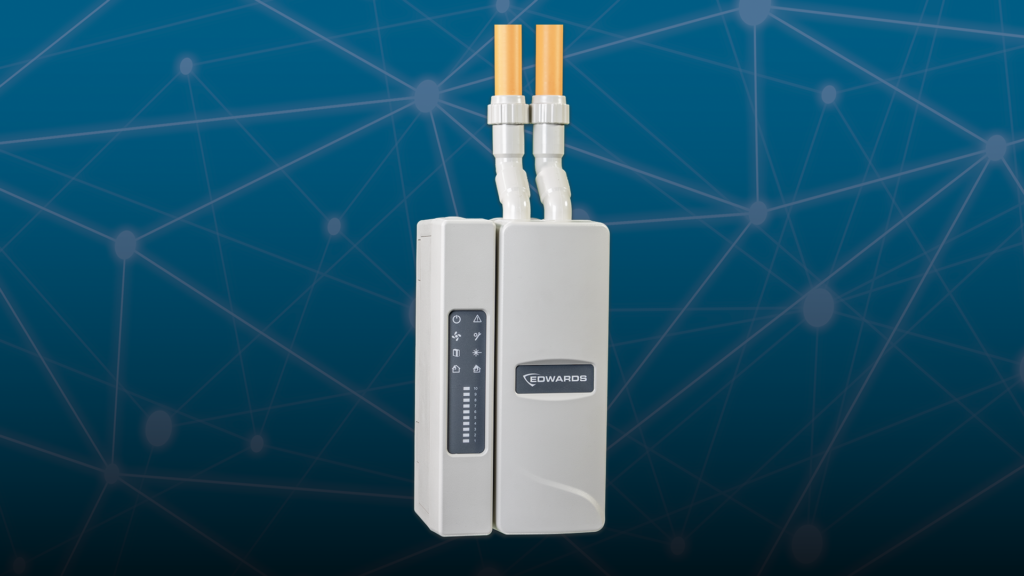

El MiniLaser Edwards (modelo FHSD8075-ULF) utiliza detección óptica láser por dispersión frontal (forward-scattering), optimizada para identificar partículas extremadamente pequeñas asociadas a incendios incipientes. Su alta resolución óptica y sus múltiples niveles de alarma independientes permiten una intervención temprana sin comprometer la confiabilidad operativa del sistema.
A diferencia de los sistemas de aspiración de gran escala, el MiniLaser está pensado para ser instalado, configurado y mantenido por un solo técnico en una fracción del tiempo. Es una solución desarrollada por Edwards, fabricante con amplia trayectoria en sistemas de detección y notificación de incendios.
Tecnología láser y ClassiFire AI: así reduce las falsas alarmas
El principio de detección del MiniLaser se basa en dispersión de luz láser (laser light scattering) para la detección de masa y evaluación de partículas, con un rango de sensibilidad de partícula de entre 0,003 y 10 micrones. Esto le permite reaccionar ante partículas de combustión mucho antes que un detector óptico puntual convencional.
La tecnología ClassiFire™ integrada adapta de forma continua la sensibilidad del equipo según las condiciones ambientales del espacio protegido, y se combina con un algoritmo de discriminación de polvo por láser (Laser Dust Discrimination) para mantener la estabilidad de la alarma a largo plazo y minimizar las falsas alarmas durante todo el ciclo de vida del detector. El resultado es un mayor desempeño de advertencia temprana, sin incrementar el riesgo de activaciones no deseadas.
Ficha técnica del MiniLaser (modelo FHSD8075-ULF)
Estas son las especificaciones oficiales del fabricante para el detector de humo por aspiración MiniLaser Edwards:
| Modelo | FHSD8075-ULF |
| Principio de detección | Dispersión de luz láser (laser light scattering) y evaluación de partículas |
| Sensibilidad | 0,03 %obs/m a 25 %obs/m (0,00914 a 7,62 %obs/ft) |
| Rango de sensibilidad de partícula | 0,003 a 10 micrones |
| Cobertura | Hasta 1.672 m² (18.000 ft²), sujeto a normativa local |
| Rango de velocidad de aire | 0 a 20 m/s |
| Velocidad de ventilador | Configurable (1 a 10) |
| Longitud de tubería de muestreo | Hasta 125 m (400 ft) |
| Orificios de muestreo | Hasta 10 (Clase A) / 20 (Clase B) / 35 (Clase C) / 25 preingenierizados |
| Diámetro de entrada y salida | 25 o 27 mm, por la parte superior o inferior |
| Niveles de alarma | 4 (Aux, Prealarma, Alarma y Alarma 2) |
| Registro de eventos | 20.000 eventos por sistema |
| Conectividad | Puerto USB-C |
| Entrada | 1 entrada supervisada, programable (terminación 15 kΩ) |
| Salidas | 3 salidas libres de voltaje, 2 A a 30 VDC, programables |
| Voltaje de operación | 24 VDC nominal (18,0 a 30,0 V) |
| Consumo de corriente | 120 mA (vel. 1) a 365 mA (vel. 10); 180 mA en velocidad por defecto (4) |
| Dimensiones (An x P x Al) | 165 x 133,5 x 300 mm |
| Peso neto | 2,15 kg |
| Grado de protección | IP40, uso en interiores |
| Temperatura de operación | Equipo: -10°C a 60°C · Aire muestreado: -40°C a 60°C |
| Humedad relativa | 0 a 95%, sin condensación |
| Certificaciones | UL 268 7.ª edición, ULC Listed |
| Cumplimiento normativo | REACH, RoHS |
| Registrador de eventos (Chart Recorder) | Periodo ajustable de 1 a 60 s; capacidad de 1 mes (@1s) hasta 5 años (@60s) |
| Garantía | 5 años |
Ventajas frente a la detección puntual tradicional
Frente a un detector de humo puntual convencional, el MiniLaser ofrece varias ventajas concretas para espacios de una sola zona:
- Detección más temprana: al muestrear activamente el aire y analizarlo por láser, identifica partículas de combustión de hasta 0,003 micrones, mucho antes de que reaccione un sensor puntual.
- Menos falsas alarmas: la tecnología ClassiFire AI compensa automáticamente las condiciones ambientales y discrimina el polvo, manteniendo la estabilidad de la alarma en el tiempo.
- Diseño preingenierizado: admite hasta 25 orificios de muestreo preingenierizados, más del doble que sistemas competidores, sin necesidad de un diseño de red de tubería costoso.
- Menor costo de adquisición: según el fabricante, es cerca de un 30% más económico que cualquier otro detector de humo por aspiración certificado bajo UL 268 7.ª edición.
- Comisionamiento simplificado: se configura mediante interruptores DIP sin necesidad de laptop, y el software PipeCAD queda disponible para diseños de tubería más complejos.
- Mantenimiento sin interrupciones: sus terminales de cableado son accesibles desde el frente, lo que permite diagnóstico y reemplazo de filtro en vivo, sin apagar ni desmontar el equipo.
- Monitoreo continuo del flujo de aire: detecta puntos de muestreo obstruidos, tuberías rotas o condiciones de flujo anómalas, con registro de eventos y chart recorder incorporado.
- Garantía extendida: 5 años de garantía, más del doble que otros detectores de humo por aspiración certificados UL 268.
Aplicaciones típicas del MiniLaser
El MiniLaser está diseñado para espacios pequeños y medianos donde la detección puntual no es suficiente y un sistema de aspiración de gran escala resulta innecesario. Entre sus aplicaciones más comunes están:
- Infraestructura de edificios: pozos de elevadores, ductos de HVAC, cuartos eléctricos y de mantenimiento.
- Tecnología: cuartos de datos y servidores, salas de control.
- Entornos médicos y especializados: suites de imagenología médica y quirófanos, salas limpias, almacenamiento en frío, centros de reciclaje.
- Entornos institucionales: salas de aislamiento, áreas de retención en juzgados.
- Energía: sistemas de almacenamiento de energía en baterías (BESS), generación de energía y turbinas eólicas.
- Áreas comerciales y comunes: lavanderías, zonas de recreación y gimnasios, oficinas administrativas, parqueaderos.
Esta cobertura lo convierte en una alternativa viable dentro de proyectos de sistemas de detección de incendio que requieren protección confiable en zonas puntuales dentro de una instalación más amplia.
Instalación y mantenimiento simplificados
El MiniLaser fue diseñado para reducir el tiempo de instalación, comisionamiento y servicio. Su estación de acople (docking station) permite instalar el equipo de forma sencilla, y sus componentes electrónicos sensibles pueden retirarse fácilmente durante el montaje para evitar daños. Admite entrada de tubería de muestreo y cableado tanto por la parte superior como por la inferior.

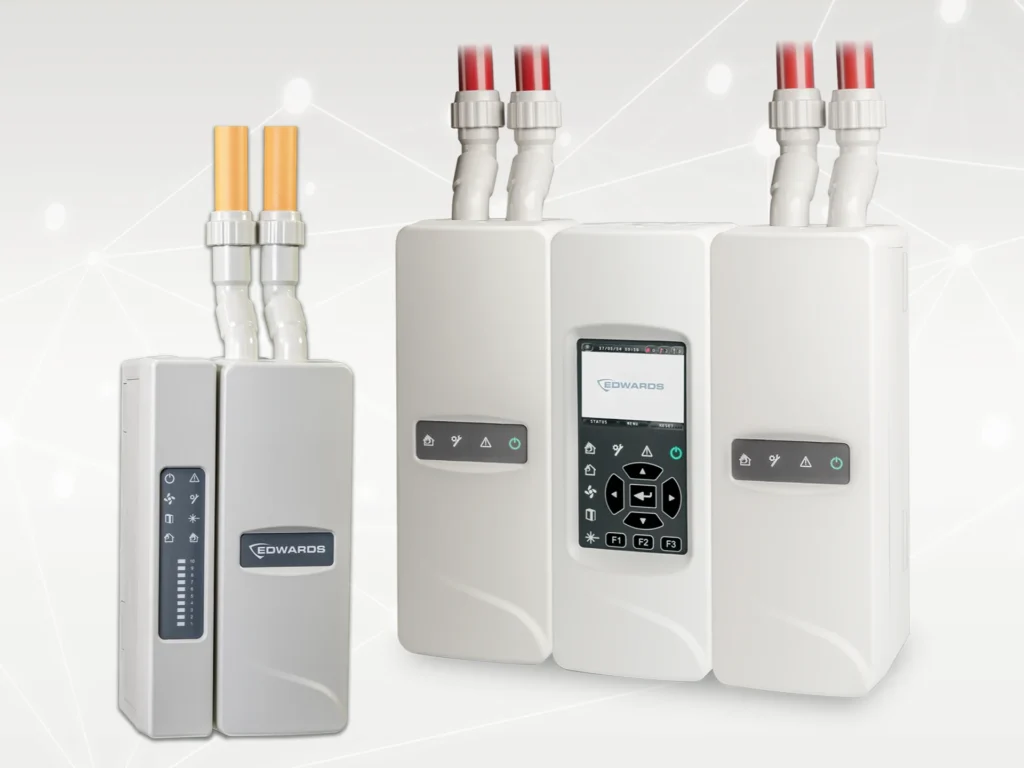

El submódulo de pantalla y el submódulo de expansión pueden ubicarse a la izquierda o a la derecha del detector según la ruta de cableado más conveniente, y el sistema admite hasta dos módulos de expansión funcionales según los requerimientos del proyecto. El almacenamiento del archivo PipeCAD embebido en el propio equipo garantiza trazabilidad del diseño incluso si la documentación original no está disponible.
Para el mantenimiento, el MiniLaser comparte el mismo filtro de aire interno que el ModuLaser, lo que simplifica la gestión de repuestos. Su arquitectura de flujo de aire 10/90 (wastegate) y su filtro de polvo multicapa protegen la cámara óptica y amplían los intervalos entre mantenimientos.
Preguntas frecuentes sobre el MiniLaser de Edwards
¿Qué diferencia al MiniLaser de un detector de humo convencional?
El MiniLaser es un detector de humo por aspiración: en lugar de esperar a que el humo llegue a un sensor puntual, extrae activamente muestras de aire a través de una red de tubería y las analiza con tecnología láser, lo que permite una detección mucho más temprana y sensible.
¿En qué espacios se recomienda instalar el MiniLaser?
Es ideal para espacios de una sola zona como elevadores, cuartos de datos, ductos de HVAC, cuartos eléctricos, salas limpias, áreas de almacenamiento en frío y sistemas de almacenamiento de energía en baterías, entre otros.
¿Qué certificaciones tiene el MiniLaser de Edwards?
Cuenta con certificación UL 268 7.ª edición y ULC Listed, además de cumplir con las normativas REACH y RoHS. Está respaldado por una garantía de 5 años.
¿Se puede ampliar el sistema con módulos adicionales?
Sí. El MiniLaser admite hasta dos módulos de expansión funcionales, y su configuración puede realizarse mediante interruptores DIP para redes de tubería simples o con el software PipeCAD para diseños más complejos.
¿SH Ingeniería puede cotizar e instalar el MiniLaser de Edwards en Colombia?
Sí. En SH Ingeniería contamos con el respaldo de Edwards para cotizar, suministrar y asesorar la instalación del MiniLaser según los requerimientos específicos de tu proyecto. Contáctanos para una asesoría personalizada.
